Halo SobatLab ketemu lagi nih sama minlab, pada pembahasan dalam artikel sebelumnya kita sudah belajar banyak tentang air shower mengenai fungsi, prinsip kerja dan penanganan ketika ada troubleshooting. Dalam kesempatan kali ini artikel pembahasan kita mengenai 10 10 bagian air shower yang wajb ada pada air shower room.

Simak pembahasannya yuk, cekidot…

Daftar Isi:

  1. Tunnel Chamber
  2. Door
  3. Fan Blower
  4. Air Filter
  5. Air Jet Nozzle
  6. Interlock System
  7. Control Panel
  8. Program Control
  9. Indicator Lamp
  10. Emergency Button

1. Tunnel Chamber

Supply Clean Room Air Shower Air Purifier Hepa Filter Equipment With  Factory Price - Buy Air Purifier Hepa Filter,Air Purifier,Air Filter  Manufacturing Equipment Product on Alibaba.com

Tunnel Chamber adalah bagian utama dari Air Shower Room sebagai ruangan pembersihan dan sebagai casing komponen-komponen pendukung Air Shower Room

Material yang digunakan sebagai bilik tunnel air shower room adalah stainless steel 304 yang mana jenis stainless steel merupakan standar untuk industri kesehatan dan laboratorium bersertifikasi food grade material.

Terdapat 2 macam tunnel pada ruang bilik air shower yakni, bentuk tunnel (lurus) bentul LT (belok):

Tunnel (Lurus)

Air Shower (Turbo DC Blower)

LT (Belok)

LT Shaped Air Shower

Credit Photo: Airtech

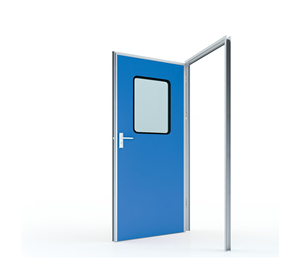

2. Door

hermetic swing doors, hermetic swing doors Suppliers and Manufacturers at  Alibaba.com

Fungsi pintu pada air shower room adalah sebagai gerbang masuk dan keluar ruang air shower. Area pintu yang kedap dimaksudkan untuk mengunci udara antara luar ruangan dan bilik tunnel air shower.

Terdapat beberapa jenis pintu yang dapat digunakan pada air shower room, pintu swing, sliding dan sheet shutter dengan mekanisme manual dan otomatis:

Swing Door / Pintu Ayun (Manual & Otomatis)

Stainless Steel Air Shower

Sliding Door / Pintu Geser (Manual & Otomatis)

Auto Sliding Door Air Shower

Sheet Shutter (Otomatis)

Roller Shutter Air Shower

Credit Photo: Airtech

3. Fan Blower

G4E180-AB01-01 EBM-Papst - Datasheet PDF & Technical Specs

Fan Blower yang banyak digunakan pada air shower room adalah jenis centrifugal blower. Karena jenis blower ini dapat menghisap dan menghembuskan angin yang sama kuatnya secara bersamaan.

Fungsi blower ini sebagai penghisap udara yang masuk dari filter dan menghembuskan ke ruang air shower dengan bantuan air jet nozzle

Credit Photo: EBM Papst

4. Air Filter

Berfungsi untuk menyaring debu dan udara yang disedot fan blower dan bersirkulasi kembali ke ruang air shower. Sistem filterasi pada air shower room memiliki 2 kali penyaringan yakni, penyaringan debu yang dilakukan oleh pre-filter dan penyaringan udara yang dilakukan oleh hepa filter. Hepa filter memiliki tingkat penyaringan kuat hingga 0,3 micron dengan tingkat efektifitas 99,99%.

Hepa Filter

Stainless Steel Type A HEPA Mini Pleat Filters, Rectangular, Rs 1500 | ID:  21692713897

Pre-filter

Jual Pre Filter Roll Media Filter Washable - Kab. Bogor - Gz Teknik |  Tokopedia

5. Air Jet Nozzle

25 28 30 38mm Adjustable Air Blowing Stainless Steel Cleanroom Air Shower  Spray Nozzle - China Spray Nozzle, Nozzle | Made-in-China.com

Air Jet Nozzle sebagai tempat keluarnya hembusan udara, dimana udara yang keluar dihembuskan oleh fan blower yang telah tersaring oleh pre-filter dan hepa filter.

6. Interlock System

Interlock control system Bar Magnet FH300 magnetic switch

Sebagai pengaman atau interlock system pada air shower room, apabila salah satu pintu air shower sedang dibuka maka pintu sisi yang lain secara otomatis terkunci (Pass Through)

Interlock System ini menyatu pada sistem operasi program PLC Control atau Microcontroller.

7. Control Panel

Control Panel berfungsi untuk memudahkan pengguna/operator dalam mengakses dan melakukan pengaturan khusus terhadap sistem operasi pada air shower room.

8. Program Control

Program Control adalah Hardware dan Software program operasi pada air shower room, ada 2 jenis program yang dapat digunakan yaitu program PLC dan Microcontroller. Pada Insdustri umumnya banyak digunakan program dalam bentuk PLC.

PLC Program

Microcontroller

What Is a Microcontroller? — Programming an Arduino Board - TurboFuture

9. Indicator Lamp

Water & Wood 2 Pcs Green Red LED Pilot Light Panel Indicator Lamp 22mm AC  110V 20mA | Red led, Led, Light panel

Lampu Indikator berfungsi memberikan sinyal pintu dalam mode terkunci dan tidak terkunci.

  • Indikator hijau ON pintu tidak terkunci
  • Indikator merah ON pintu terkunci

10. Emergency Button

Jual Push Button Switch 1 NO 1 NC 10A 660V Emergency Stop - Kota Surabaya -  HEXAGONAL STORE | Tokopedia

 Tombol yang digunakan untuk memberhentikan system operasi ketika dalam keadaan darurat

11. Penutup

Sobatlab sekarang kita hampir tiba dibagian penutup artikel 10 bagian air shower yang wajb ada, semoga sobat lab semua mendapatkan informasi yang dibutuhkan dari artikel yang minlab tulis, jika ada kebutuhan alat Air Shower Room minlab bisa kok mensupport kebutuhan untuk fasilitas kamu. Minlab menyediakan Air Shower Room lokal custom atau brand import tentunya dengan spesifikasi yang sobatlab butuhkan ya.

Lebih jelasnya sobat lab bisa tanya-tanya langsung ke Whatsapp official kami di nomor WA 08118135828 atau melalui email di info@sainsteel.co.id. Untuk halaman katalog Lokal Custom bisa klik link disini dan untuk brand import disini.

Akhir kata sampai jumpa di artikel minlab selanjutnya. Terimakasih 🙂
