Panduan Lengkap Instalasi Fan Filter Unit (FFU) untuk Cleanroom

May 27, 2026
9:00 am

Fan Filter Unit atau FFU merupakan salah satu sistem sirkulasi dan filtrasi udara yang banyak digunakan pada ruangan dengan standar kebersihan tinggi. Sistem ini berfungsi untuk membantu menjaga kualitas udara tetap bersih dan stabil dengan mengalirkan udara melalui filter berperforma tinggi seperti HEPA filter maupun ULPA filter.

Karena itu, proses instalasi Fan Filter Unit tidak boleh dilakukan sembarangan. Pemasangan yang kurang tepat dapat memengaruhi distribusi airflow, menurunkan efisiensi filtrasi, hingga meningkatkan risiko kontaminasi udara pada area produksi maupun cleanroom.

Melalui artikel ini, Anda akan memahami langkah instalasi Fan Filter Unit yang benar, mulai dari tahap persiapan, peralatan yang dibutuhkan, proses pemasangan, hingga pengujian dan perawatannya.

Sebelum melanjutkan pembahasan, pastikan Anda sudah memahami dasar penggunaan dan cara kerja FFU agar proses instalasi lebih mudah dipahami. Anda dapat membaca artikel “Apa Itu Fan Filter Unit (FFU)? Pengertian, Fungsi, dan Cara Kerjanya” terlebih dahulu sebelum masuk ke pembahasan berikutnya.

Persiapan Sebelum Instalasi Fan Filter Unit

Sebelum instalasi dilakukan, ada tiga hal utama yang perlu diperhatikan, yaitu kondisi lingkungan pemasangan, kesiapan teknisi, dan pemeriksaan unit FFU. Tahap persiapan ini penting untuk memastikan sistem dapat bekerja optimal sekaligus meminimalkan risiko kontaminasi maupun gangguan airflow setelah unit beroperasi.

Kondisi Lingkungan dan Area Instalasi

Pastikan area pemasangan, terutama bagian rangka plafon (ceiling grid) dan area plafon teknis, benar-benar bersih dari debu konstruksi, serpihan material, maupun partikel kecil lainnya. Hal ini penting karena HEPA filter sangat sensitif terhadap kontaminasi.

Selain kebersihan area, struktur plafon juga wajib diperiksa. Fan Filter Unit memiliki bobot yang cukup berat karena terdiri dari housing, motor fan, dan sistem filter. Karena itu, rangka penyangga harus dipastikan kuat, stabil, dan rata agar tidak menimbulkan getaran maupun kebocoran airflow saat unit beroperasi.

Sebelum filter dipasang, sistem HVAC juga disarankan untuk dijalankan selama 12–72 jam sebagai proses purging untuk membantu membersihkan partikel sisa di udara.

Persiapan Teknisi

Proses pemasangan idealnya melibatkan 4–6 teknisi untuk memastikan pengangkatan unit ke area plafon tetap aman dan stabil, terutama karena bobot FFU dapat mencapai 15–30 kg tergantung spesifikasinya.

Seluruh teknisi perlu menggunakan perlengkapan gowning seperti coverall, masker, penutup kepala, dan sarung tangan untuk menjaga kebersihan area kerja sekaligus mencegah kontaminasi pada unit dan filter.

Selain itu, teknisi juga perlu memahami cara menangani HEPA filter dengan benar. Media filter terbuat dari serat yang sangat halus dan mudah rusak jika terkena tekanan atau benturan.

Pemeriksaan Unit

Sebelum dipasang, lakukan pemeriksaan pada unit FFU dan filter untuk memastikan tidak ada kerusakan akibat proses pengiriman. Periksa bagian housing, kabel, dan fan untuk memastikan tidak ada penyok atau komponen longgar yang dapat memicu kebocoran udara maupun getaran berlebih saat unit beroperasi.

HEPA filter juga perlu disimpan dalam posisi vertikal sesuai petunjuk kemasan, dan segelnya baru dibuka saat unit siap dipasang untuk mengurangi risiko kontaminasi pada media filter.

Peralatan dan Komponen yang Dibutuhkan

Setelah area instalasi, teknisi, dan unit FFU dipastikan siap. langkah berikutnya adalah menyiapkan peralatan dan komponen pendukung yang dibutuhkan selama proses pemasangan. Berikut beberapa peralatan yang perlu disiapkan:

Tangga aluminium atau scaffolding
Digunakan untuk akses pemasangan di area plafon. Peralatan ini perlu dibersihkan terlebih dahulu agar tidak membawa debu ke area instalasi.
Lifting aids
Membantu menjaga kestabilan unit ketika FFU diangkat dan diposisikan pada rangka plafon.
Obeng, kunci pas, dan tang
Digunakan untuk pemasangan baut, bracket, panel FFU, serta pekerjaan kelistrikan sederhana.
Bor listrik
Membantu proses pemasangan titik mounting pada plafon maupun struktur penyangga.
Waterpass, level gauge, dan meteran
Digunakan untuk memastikan posisi FFU terpasang rata, sejajar, dan presisi. Hal ini penting terutama pada sistem sealing berbasis gel agar tidak terjadi kebocoran airflow.
Multimeter digital dan tespen
Berfungsi untuk memeriksa tegangan listrik, arus operasional motor, serta memastikan koneksi kelistrikan bekerja dengan aman.
Kabel dan konektor listrik
Digunakan untuk menghubungkan FFU ke sumber daya dan sistem kontrol.
Sealant atau gasket
Berfungsi untuk merapatkan sambungan dan mencegah kebocoran udara di sekitar unit.

Langkah-Langkah Instalasi Fan Filter Unit

Setelah seluruh peralatan dan komponen pendukung sudah disiapkan, proses instalasi Fan Filter Unit dapat mulai dilakukan. Pemasangan FFU perlu dilakukan secara bertahap dan teliti untuk memastikan sistem airflow, sealing, dan filtrasi udara dapat bekerja optimal sesuai kebutuhan ruangan. Berikut tahapan instalasi FFU yang harus dilakukan:

1. Persiapan Ceiling Grid dan Dudukan

Tahap pertama adalah memasang ceiling grid atau T-bar sebagai dudukan utama FFU. Pastikan dudukan telah terpasang dengan rata (levelled), gunakan alat ukur untuk memastikan posisi pemasangan rata dan tidak miring.

Setelah itu, pasang gasket penyegel terlebih dahulu pada permukaan atas ceiling grid. Material gasket yang umum digunakan adalah Neoprene atau EPDM karena memiliki struktur closed-cell yang mampu membantu menjaga sealing tetap rapat pada lingkungan cleanroom.

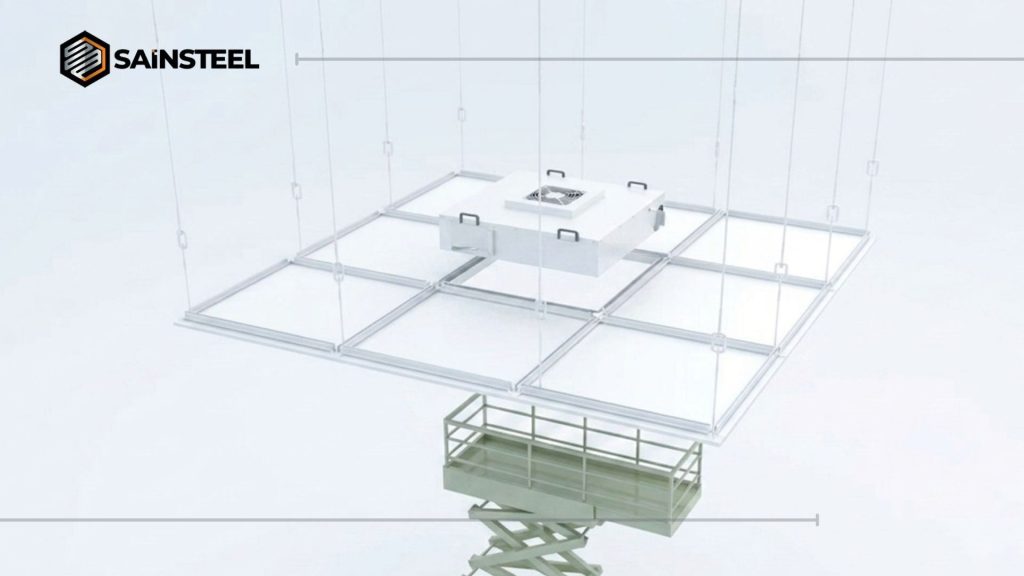

2. Pengangkatan dan Pemasangan Unit FFU

Setelah dudukan siap, unit FFU dapat mulai diangkat ke area plafon. Karena ukuran dan bobot unit cukup besar, proses ini umumnya dilakukan oleh dua hingga empat teknisi untuk menjaga keamanan dan mengurangi risiko kerusakan komponen.

Gunakan tangga aluminium atau scaffolding untuk membantu akses kerja di area plafon. Selain itu, lifting aids juga dapat digunakan untuk menjaga kestabilan unit saat proses pengangkatan dan positioning dilakukan.

Teknik yang umum digunakan adalah mengangkat unit secara diagonal sekitar 45 derajat melalui celah plafon, kemudian memosisikannya kembali secara horizontal sebelum diturunkan secara perlahan ke atas gasket.

Selama proses pengangkatan, teknisi tidak disarankan memegang baling-baling fan maupun kabel motor secara langsung. Gunakan handle atau titik pegangan yang tersedia pada casing unit agar komponen internal tetap aman.

Setelah unit berada pada posisi akhir, kencangkan baut dan bracket menggunakan obeng, kunci pas, atau tang sesuai spesifikasi pemasangan. Selanjutnya, lakukan pengecekan ulang untuk memastikan tekanan gasket merata di seluruh sisi frame.

Jika FFU terhubung dengan ducting, sambungan duct collar juga harus dipasang dan disegel menggunakan clamp atau sealant agar tidak terjadi kebocoran tekanan statis.

3. Instalasi Sistem Kelistrikan

Tahap berikutnya adalah menghubungkan FFU ke sistem kelistrikan dan panel kontrol. Pekerjaan ini sebaiknya dilakukan oleh teknisi yang memiliki kualifikasi sesuai standar keamanan kelistrikan yang berlaku.

Gunakan kabel dan konektor listrik yang sesuai dengan spesifikasi daya FFU agar sistem dapat bekerja dengan stabil dan aman.

Sebelum unit dinyalakan, lakukan pemeriksaan tegangan menggunakan multimeter digital atau tespen untuk memastikan suplai listrik sesuai dengan kebutuhan motor FFU. Unit dengan motor AC umumnya menggunakan 220V/50Hz, sedangkan motor EC biasanya memerlukan speed controller atau integrasi tambahan ke Building Management System (BMS).

Pada instalasi dengan banyak unit FFU, proses penyalaan sebaiknya dilakukan secara bertahap untuk menghindari lonjakan arus (inrush current) yang dapat memicu breaker trip.

4. Pemasangan Filter HEPA/ULPA

Setelah sistem mekanikal dan kelistrikan selesai dipasang, tahap berikutnya adalah pemasangan filter HEPA atau ULPA sebagai media utama penyaringan udara.

Metode pemasangan filter perlu disesuaikan dengan tipe FFU yang digunakan. Pada unit tipe RSR (Room Side Replaceable), filter dipasang dari sisi dalam ruangan setelah unit plenum terpasang di plafon. Sementara pada tipe BTR (Bench Top Replaceable), filter biasanya sudah dipasang terlebih dahulu sebelum unit dinaikkan ke posisi akhir.

Saat pemasangan filter dilakukan, hindari menyentuh permukaan media filter secara langsung untuk mencegah kontaminasi maupun kerusakan material filter.

Setelah filter terpasang, lakukan proses sealing untuk memastikan tidak ada kebocoran udara di sekitar frame filter. Secara umum, terdapat dua metode sealing filter yang sering digunakan, yaitu:

Gasket Seal (Mechanical Compression)
Filter ditekan ke frame housing menggunakan filter clip atau baut penahan. Pengencangan dilakukan secara bertahap dan menyilang (star pattern) agar tekanan tersebar merata dan sealing tetap optimal.
Gel Seal (Fluid Seal)
Sistem ini menggunakan cairan gel silikon khusus yang dikombinasikan dengan profil knife-edge pada housing FFU. Metode gel seal dianggap lebih andal karena mampu menghasilkan sealing yang lebih stabil dalam jangka panjang.

5. Pemeriksaan Awal dan Inisialisasi Sistem

Setelah proses instalasi selesai, lakukan pemeriksaan ulang pada seluruh sambungan mekanis dan elektrikal. Pastikan tidak ada baut yang longgar, kabel terbuka, maupun celah udara pada area sealing yang dapat menyebabkan kebocoran airflow.

Setelah itu, nyalakan unit dan lakukan pengecekan arah rotasi fan, suara motor, serta kekuatan aliran udara yang dihasilkan. Jika airflow terasa lemah atau arah putaran fan tidak sesuai, segera matikan unit dan periksa kembali koneksi kabel, suplai listrik, maupun pengaturan kontroler.

Dan terakhir, sesuaikan kecepatan airflow berdasarkan kebutuhan desain cleanroom.

Kualifikasi dan Validasi Fan Filter Unit

Setelah seluruh proses instalasi selesai dan unit berhasil dijalankan, proses belum berhenti sampai di sana. Fan Filter Unit masih perlu melalui tahap kualifikasi dan validasi sebelum benar-benar digunakan untuk operasional harian. Tahap ini penting untuk memastikan airflow, sistem filter, dan tekanan udara sudah bekerja sesuai standar cleanroom serta mampu menjaga kualitas udara secara stabil dalam jangka panjang.

Proses pengujian biasanya dimulai dari Installation Qualification (IQ) untuk memeriksa apakah instalasi unit, koneksi listrik, dan sealing sudah terpasang dengan benar. Selanjutnya dilakukan Operational Qualification (OQ) untuk menguji fungsi operasional FFU, mulai dari kontrol kecepatan fan, kestabilan airflow, hingga respons unit saat terjadi gangguan listrik. Setelah itu, tahap Performance Qualification (PQ) dilakukan untuk memastikan FFU tetap mampu menjaga kualitas udara saat cleanroom digunakan dalam kondisi operasional sebenarnya.

Dalam proses validasi ini, teknisi biasanya melakukan beberapa pengujian seperti air velocity test menggunakan anemometer untuk mengukur kestabilan airflow, leak test untuk mendeteksi kebocoran filter, pengukuran tekanan diferensial ruangan, hingga smoke test untuk melihat apakah pola aliran udara tetap laminar dan mengalir dengan baik sesuai desain cleanroom.

Jika seluruh hasil pengujian sudah sesuai standar, maka FFU siap digunakan untuk operasional harian.

Tips Perawatan Fan Filter Unit

Setelah proses kualifikasi dan validasi selesai, Fan Filter Unit memang sudah siap digunakan untuk operasional harian. Namun, performa FFU tidak akan selalu berada pada kondisi optimal tanpa perawatan rutin. Seiring waktu, penumpukan debu pada filter, perubahan tekanan udara, hingga penurunan performa fan dapat memengaruhi kestabilan airflow dan kualitas udara cleanroom.

Karena itu, perawatan berkala perlu dilakukan untuk menjaga sistem tetap bekerja stabil sekaligus membantu memperpanjang usia filter dan motor fan.

Berikut beberapa perawatan sederhana yang sebaiknya dilakukan secara rutin:

Pantau tekanan udara secara berkala
Periksa panel indikator atau differential pressure gauge secara rutin. Jika tekanan udara mulai menurun drastis, kondisi ini biasanya menandakan filter sudah mulai jenuh oleh debu dan perlu segera diganti.
Bersihkan bagian luar unit
Lakukan pembersihan pada grille atau kisi-kisi bagian luar menggunakan kain lint-free agar debu tidak menumpuk dan masuk kembali ke sistem airflow.
Ganti pre-filter secara rutin
Jika FFU menggunakan pre-filter, lakukan penggantian secara berkala setiap 3–6 bulan tergantung kondisi lingkungan dan intensitas penggunaan. Penggantian pre-filter secara rutin dapat membantu memperpanjang usia filter HEPA yang memiliki biaya penggantian lebih tinggi.
Periksa suara dan getaran fan
Perubahan suara motor atau munculnya getaran berlebih sering menjadi tanda adanya masalah pada fan atau motor bearing. Pemeriksaan sejak awal dapat membantu mencegah kerusakan yang lebih besar.
Lakukan pengecekan airflow secara berkala
Pastikan aliran udara tetap stabil dan sesuai kebutuhan cleanroom. Jika airflow mulai melemah meskipun filter masih dalam kondisi baik, kemungkinan terdapat gangguan pada motor, kontroler, atau sistem ducting.

Sebagai kesimpulan, proses instalasi Fan Filter Unit perlu dilakukan dengan teliti agar sistem airflow, sealing, dan filtrasi dapat bekerja sesuai standar cleanroom. Mulai dari persiapan ceiling grid, pemasangan unit, instalasi filter HEPA/ULPA, hingga tahap validasi, setiap proses memiliki peran penting dalam menjaga kualitas udara tetap stabil dan terkontrol.

Instalasi yang dilakukan dengan benar tidak hanya membantu menjaga performa FFU tetap optimal, tetapi juga dapat mengurangi risiko kebocoran udara, penurunan airflow, hingga gangguan operasional pada cleanroom maupun laboratorium.

Karena setiap fasilitas memiliki kebutuhan yang berbeda, proses instalasi FFU juga perlu disesuaikan dengan desain ruangan, klasifikasi cleanroom, dan kebutuhan airflow yang digunakan.
